室內外三面翻廣告牌翻轉樣式屬于間歇性工作模式，但普通電機輸出旋轉都是連續運轉工作。所以實現三面翻400-662-880廣告牌翻轉就需要將電動機的連續旋轉狀態轉換成三棱柱的間隙旋轉狀態。三立公司工程技術人員在大量的工程實踐基礎上，綜合分析研究三面翻機械結構的翻轉與力學特性后，大膽創新，研發出新型三面翻傳動系統，三立③面翻sanmianfan.com在統計客戶廣告牌運轉狀態，制作生產的③面翻廣告牌僅出現1%年故障率，只有好的技術，才能生產好的三面翻產品。小編帶大家了解新型③立三面翻傳動系統的工作原理：

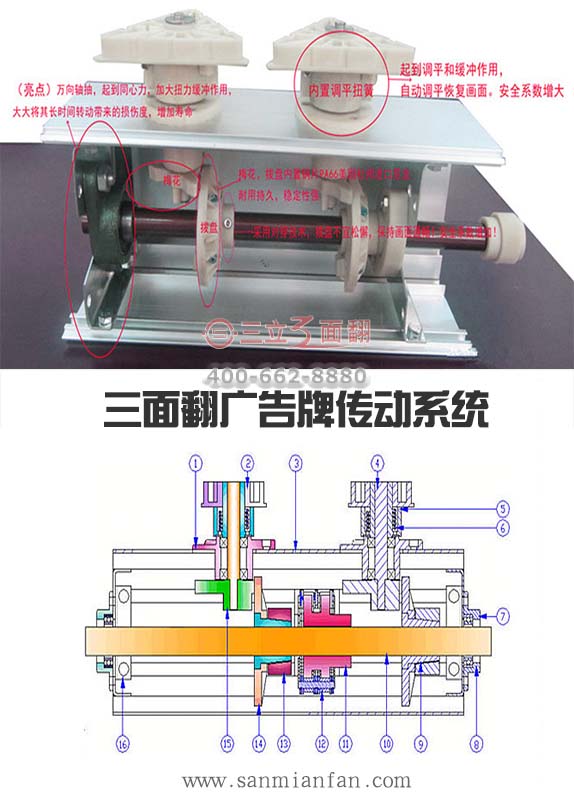

參照以上圖片所示，三面翻廣告牌的電機通過雙排鏈條帶動鏈輪轉動，傳動軸為圓形高強度鎂鋁合金。鏈輪的軸孔也是圓形的，傳動軸與鏈輪軸孔為過盈配合，這樣既不削弱傳動軸的強度，又能保證鏈輪定位準確，從而提高設備運行的可靠性和穩定性。用內六角平端機密螺絲固定凸輪傳動系統中的緊固螺紋與凸輪，使其為一個整體，稱為凸輪組件。輪傳動系統中的緊固螺母將凸輪組件牢牢地緊固在傳動軸上。這樣在圓端面有凸臺和缺口的凸輪和傳動軸以相同的角速度連續轉動。三.立三面翻正雙三角分兩層，上層大三角與凸輪的大圓端面形成面約束，將會確保三面翻廣告牌畫面的平整，下層小三角與凸輪的凸臺配合，其三個面與凸輪的大圓端面貼緊，當凸輪連續轉動時，小三角的其中一個面有凸輪的旋轉三分之二周期與凸輪的大圓端面貼緊，此時三面翻的一個畫面等待時；而另外在旋轉周期內，凸輪的大圓端面的凸臺推動小三角轉動一百二十度。小三角和大三角通過軸承桿聯接成一個整體，這樣小三角和大三角的角速度相同，當小三角轉動一百二十度時，三'立三面翻廣告牌就由一個畫面轉換到另一個畫面．在扭簧座里裝有扭簧，當一個扭臂向下伸到扭簧座的底部孔里，另外一個扭臂向上伸到大三角的對應孔中。這樣設計的目的是，當③面翻三角筒被其他物體遮擋時，三角筒可以讓物體通過以后自動復位，即彈性保護功能。在軸承座里裝有兩個滾動軸承，以減少軸承桿轉動時的磨擦；軸承座除了有安裝軸承外，三面翻三角筒重量通過大三角和、扭簧座和軸承座傳到下邊框上。軸承座上有三個通孔，用螺絲固定在下邊框上。由此可見邊框的重要性。

在了解三面翻工作原理，接下來看下三.立三面翻廣告牌傳動系統有哪些技術優勢。傳動系統做為三面翻廣告牌主要工作部件，從力學工作角度來看，廣告牌只要運行部件就會有相應的磨損，隨著部件的磨損，廣告牌就會產生一些故障。在三面翻中的凸輪與小三角之間經過長時間的接觸磨損，導致其空隙加大，產生廣告牌畫面平整度不好，嚴重時，會造成三棱柱之間碰撞，造成更大的故障問題。采用三立三面翻傳動系統，只需松開緊固螺母，讓凸輪組件和小三角貼緊，然后再將緊固螺母鎖緊等過程半年左右時間進行基本簡單維護就能避免這些問題發生。
